转炉炼钢实验 教学指导书
转炉炼钢物理模拟-线上虚拟互动教学实验
实验目的
实验旨在帮助学生系统掌握转炉炼钢基础理论、工艺流程和设备工作原理，
要求学生完成典型目标钢种和典型原料条件的工艺参数设计计算，编制合理的供
氧操作制度、造渣操作制度和底吹操作制度，安全、平稳地冶炼得到成分温度合
格的钢水。
END
实验设备及原理
1
实验设备

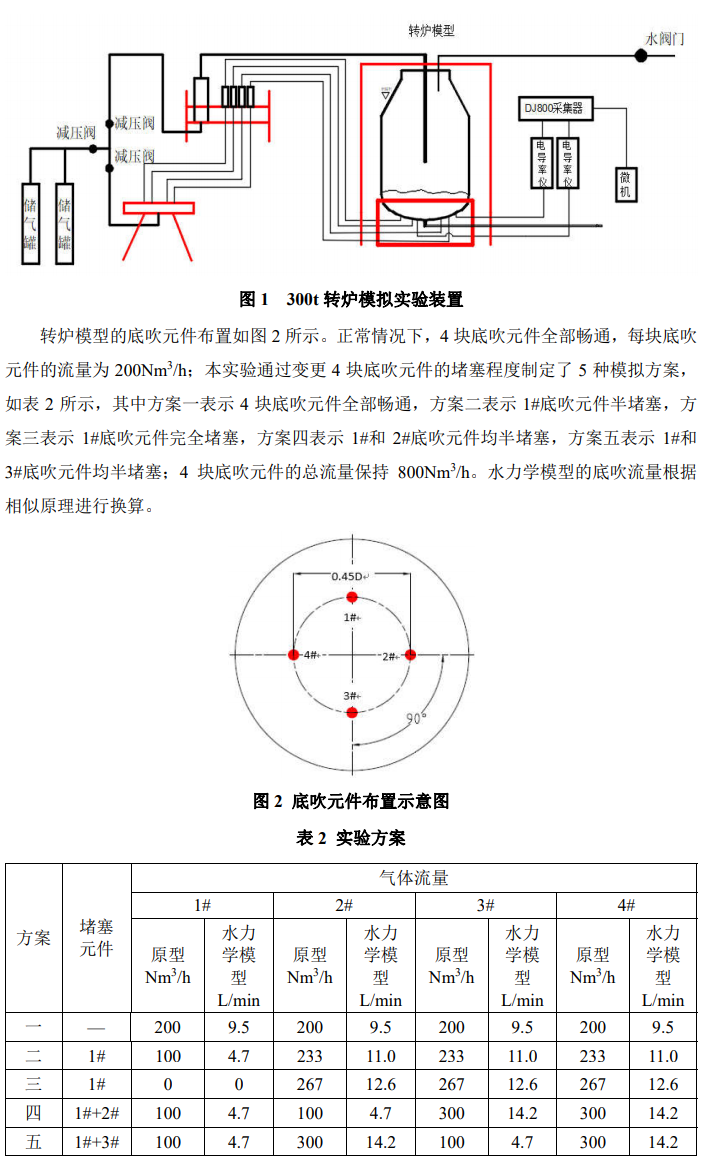

实验过程中利用厚度为10mm有机玻璃制作几何相似比为Lm：Lp=1:3的300t转炉水力学实验模型，具体见图1，模型尺寸及原型尺寸见表1。水力学模拟实验过程中分别用水和压缩空气代替钢液和氩气。
表1原型与模型的参数对比
项目 | 原型 | 模型 |
炉口直径，mm | 3800 | 760 |
炉身直径，mm | 6332 | 1266 |
炉总高，mm | 9500 | 1900 |
底吹元件个数 | 4 | 4 |
单支底吹元件有效通气面积，mm2 | 216 | 4.4 |
底吹气体流量，Nm3/h | 800 | 2.27 |
END
实验步骤及注意事项
1
实验一、转炉流体流动行为物理模拟实验
1、水力学模拟实验过程中，在转炉模型底部非对称位置布置两个用于检测溶液电导率变化的DJS-10C电导率电极。
2、向熔池中加入饱和电解质溶液（实验中选用50mlKCl）时。
3、电导率电极会将采集到的电导率信号通过电导率仪传输至DJ800多功能检测系统，继而传输至电脑转换成数字信号，即得到两条电导率变化曲线
4、从而确定熔池混匀时间。当两条电导率变化曲线之间差值小于5%时，对应时刻为混匀时刻。为降低人为误差的影响，每组实验重复进行三次，并求取其算数平均值。
2

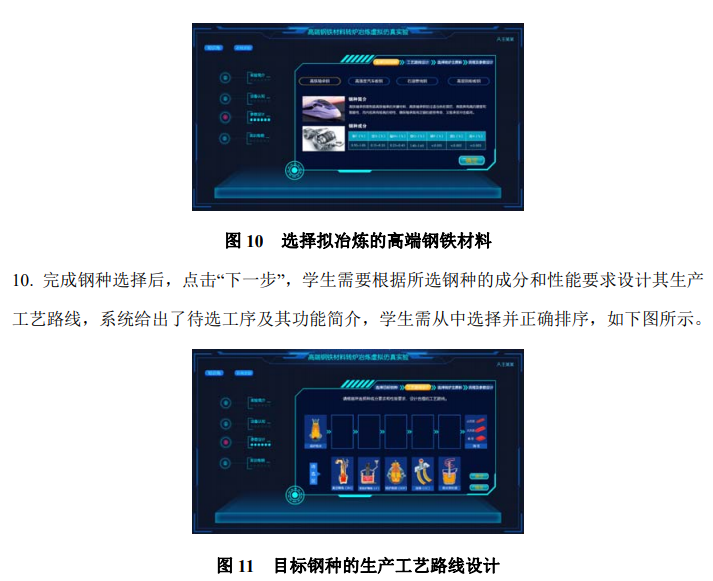

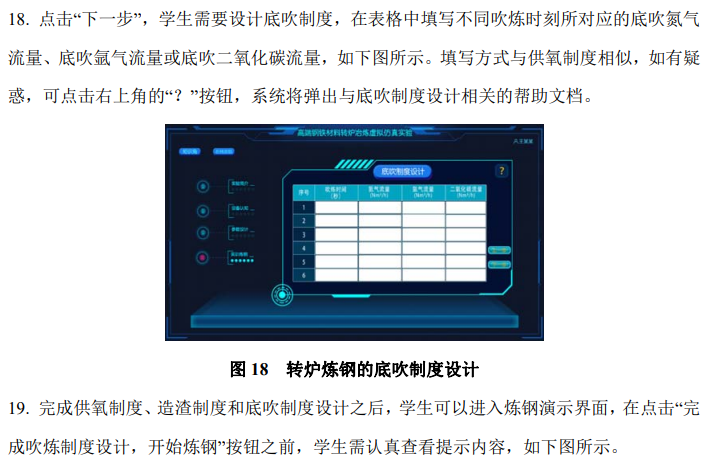

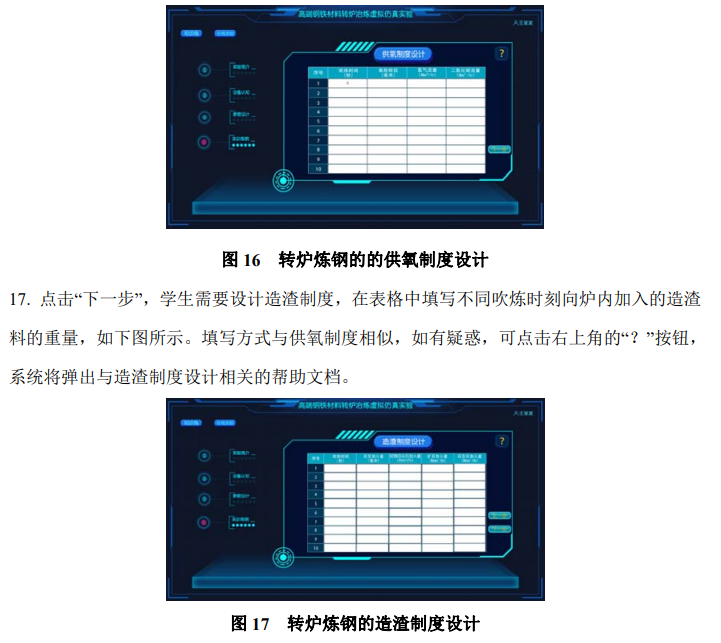

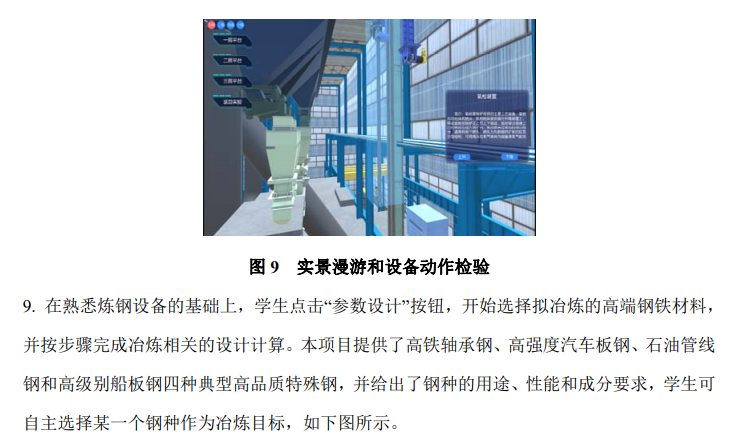

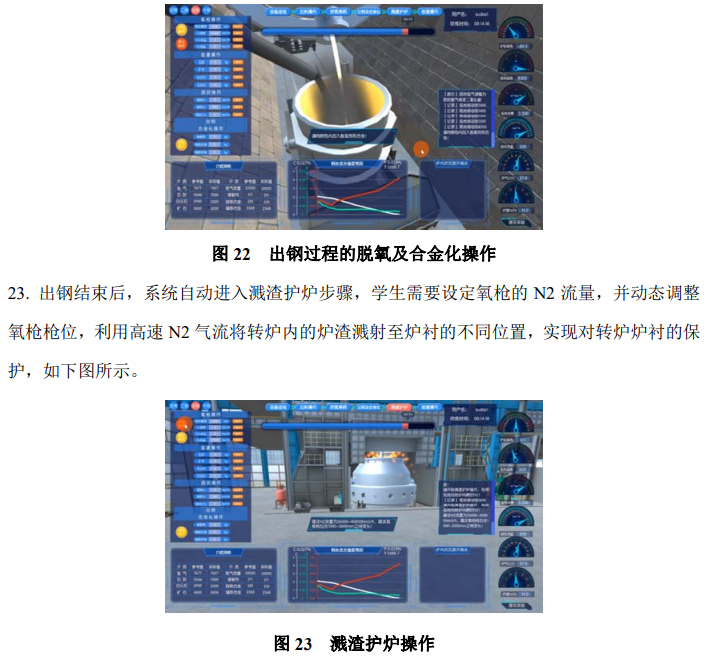

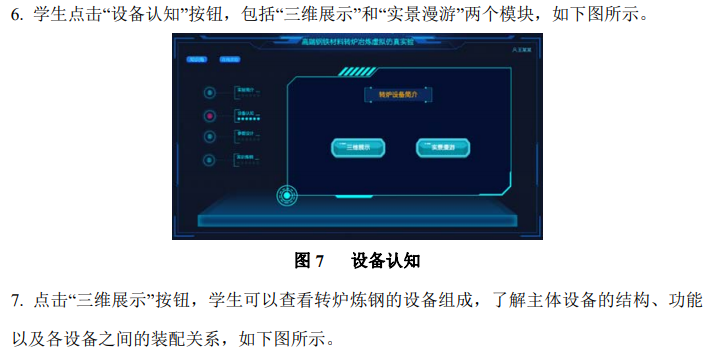

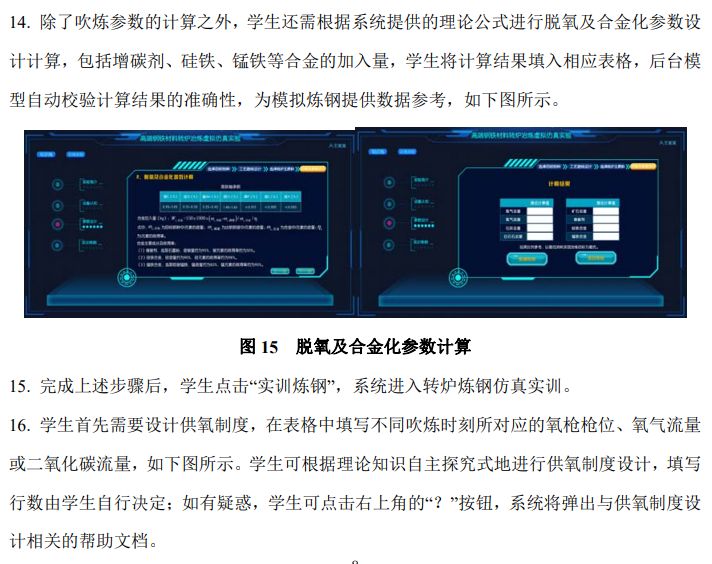

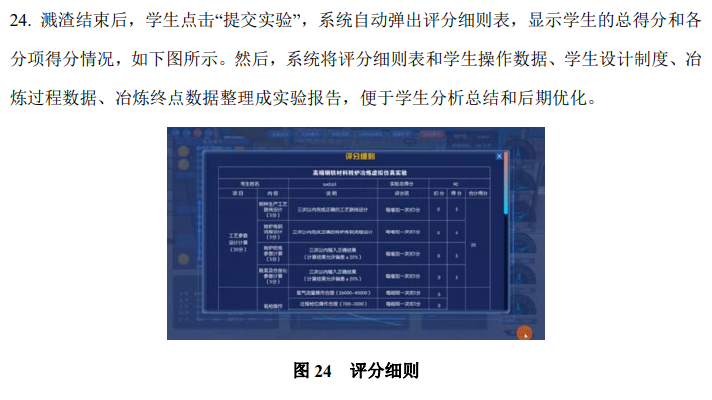

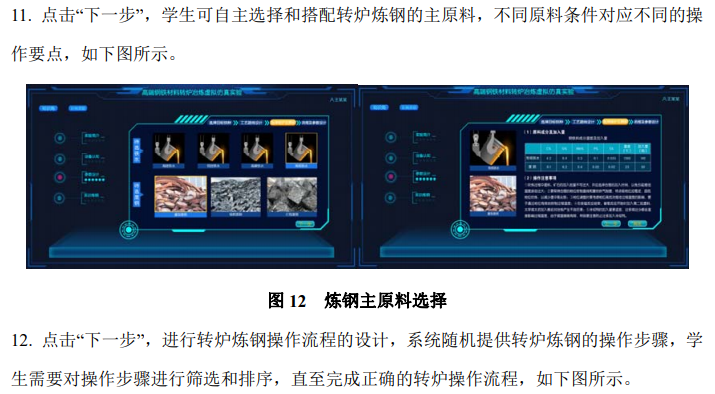

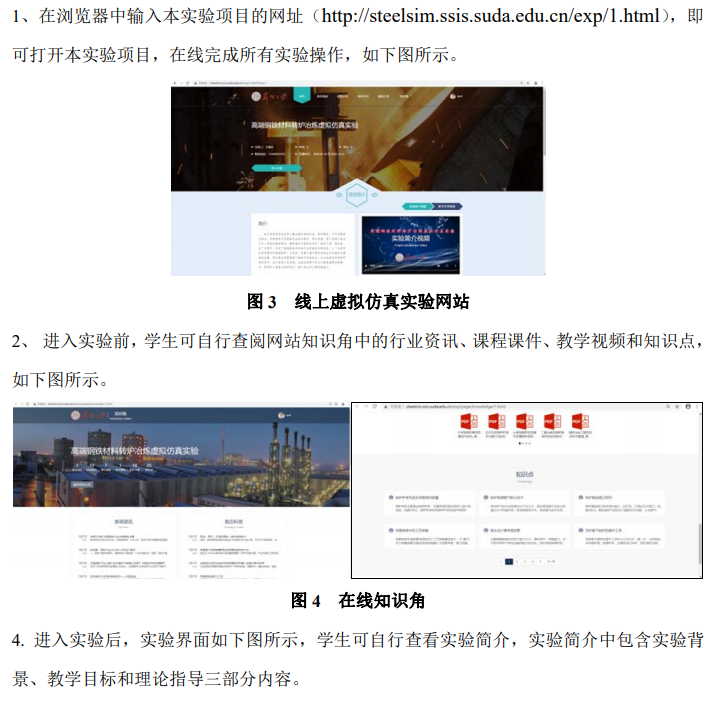

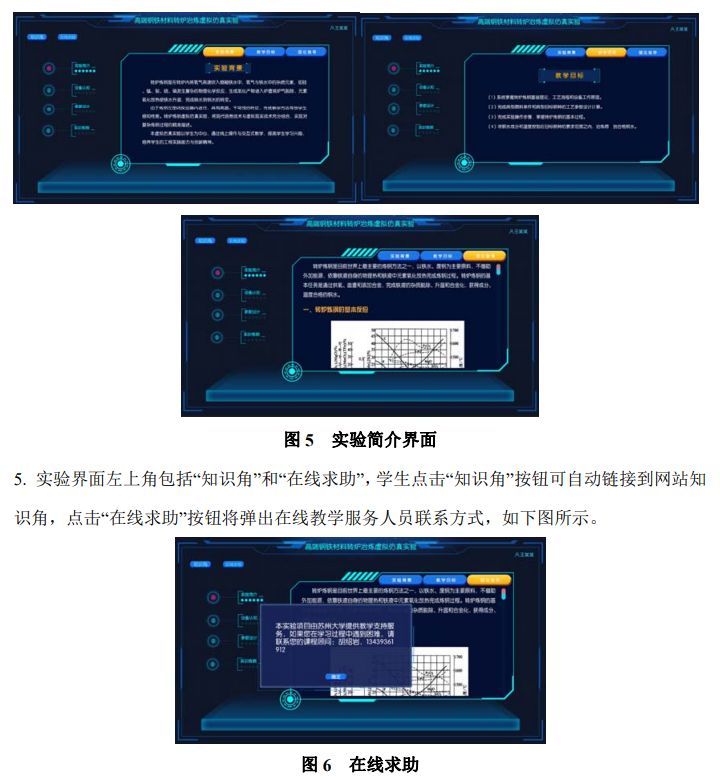

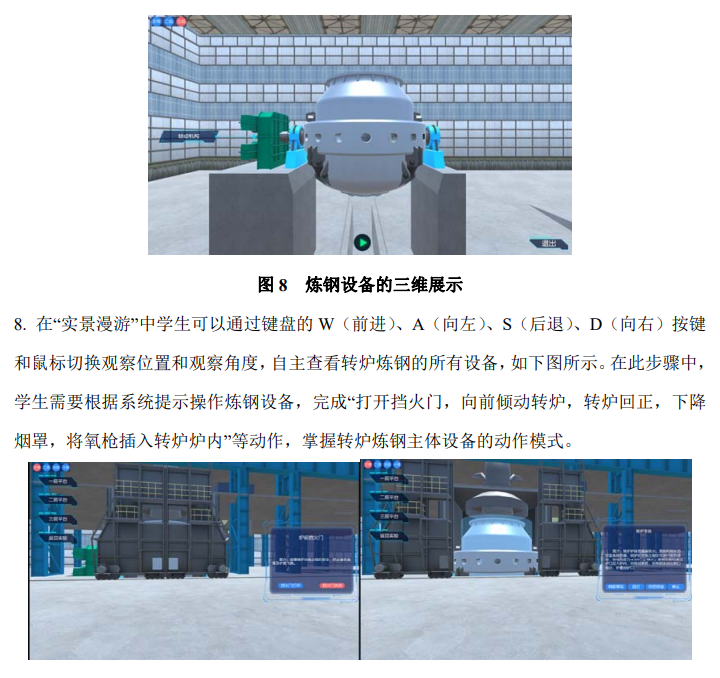

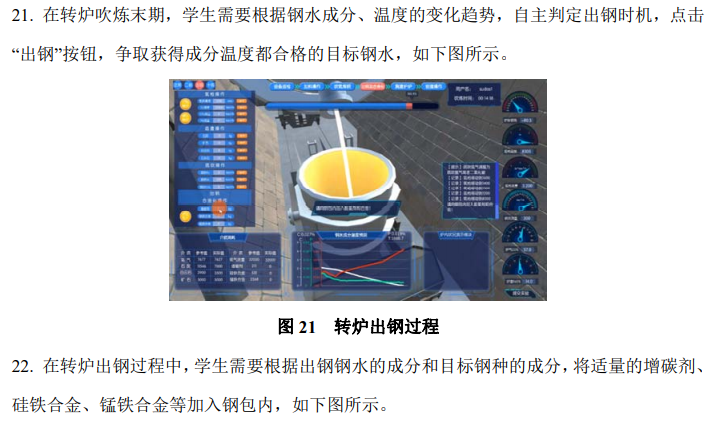

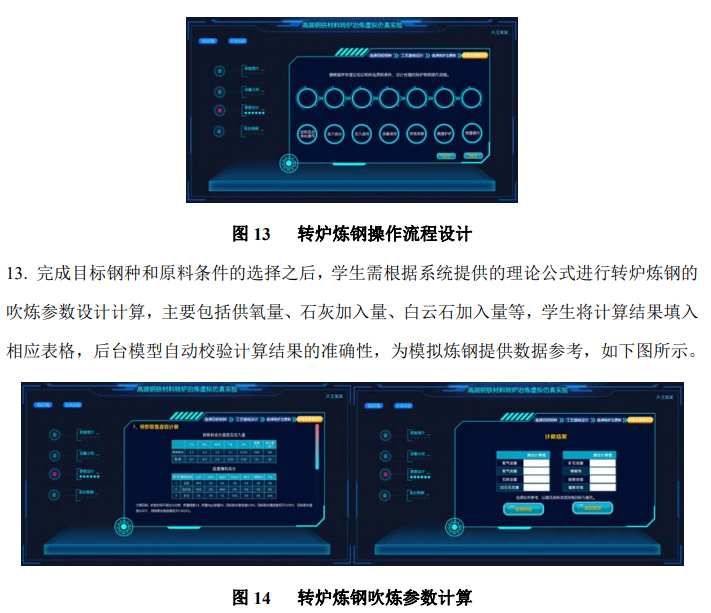

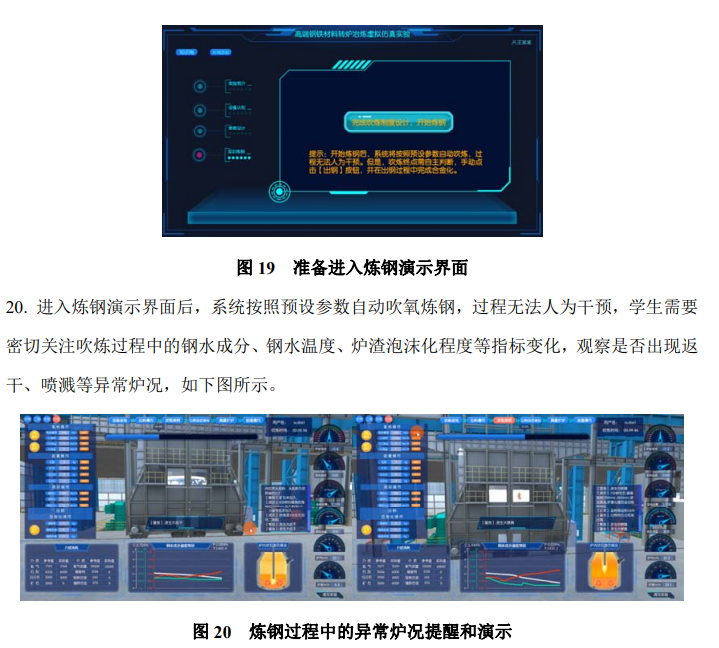

实验二、转炉炼钢虚拟仿真实验
END
数据记录
1

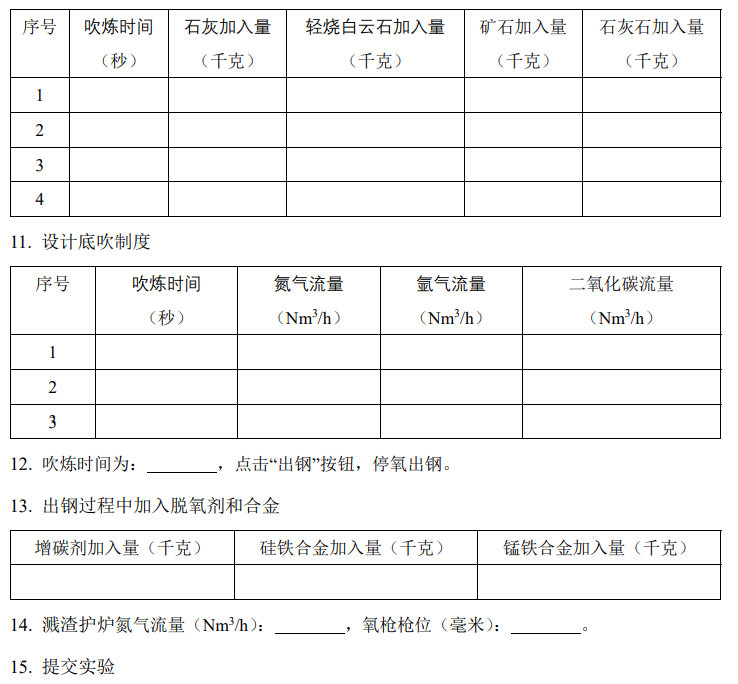

数据记录
2

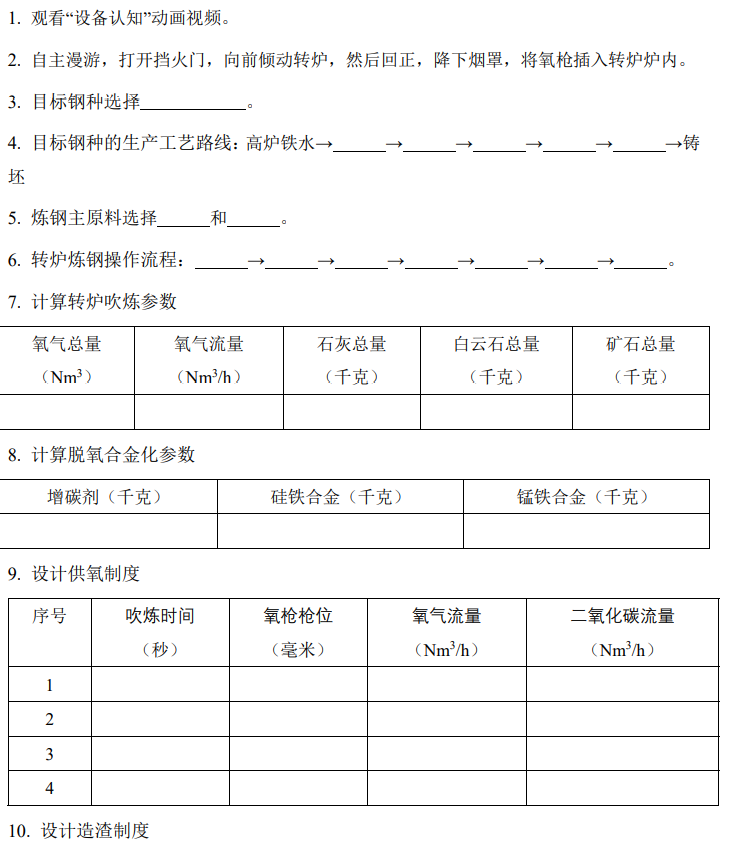

线上虚拟仿真实验
END
思考题
1、转炉炼钢的主要任务是什么？
2、钢液脱硫化学反应以及热力学有利条件有哪些？
3、脱氧的目的和常用的几种脱氧方法及主要特点？
END
